當前位置：首頁  >  產品中心  > 偏心半球閥 > 電動防爆不銹鋼法蘭球閥PN10～PN16

PRODUCTS 產品目錄

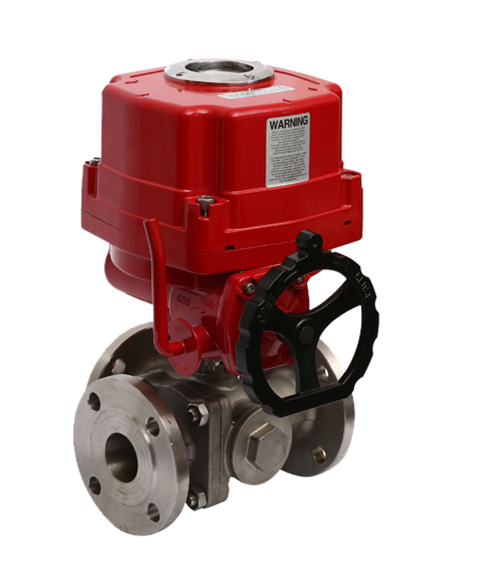

電動防爆不銹鋼法蘭球閥PN10～PN16

  • 產品簡述：

    Q941F電動防爆不銹鋼法蘭球閥PN10～PN16由球閥與3410電動執行器構成，以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的電動防爆球閥，防爆等級為ExdIIBT4也可以做ExdIICT6。


    更新時間：2021-01-09 10:41:04
    瀏覽次數：1600
產品概述

Q941F電動防爆不銹鋼法蘭球閥PN10～PN16由球閥與3410電動執行器構成，以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的電動防爆球閥，防爆等級為ExdIIBT4也可以做ExdIICT6。球體密封圈采用了特殊的加工工藝和zui新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

設計標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、檢驗主試驗：JB/T 9092、API 598。

零件材料

Q941F電動防爆不銹鋼法蘭球閥PN10～PN16主要零部件材料

公稱通徑 mm 15 20 25 32 40 50 80 100
額定流量系數Kv 20 38 72 110 170 270 510 940
公稱壓力 MPa 1.0；1.6；6.4
額定轉角 ° 0～90
流量特性 快開
介質溫度 ℃ -20～120
閥體材質 HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球體材質 1Cr18Ni9；0Cr18Ni12Mo2Ti
配執行機構型號 PN10、16 361RSA-05
341RSA-05		 361RS(X)B-10
341RS(X)B-10		 361RSC-30
341RSC-30
PN64 361RS(X)B-10
341RS(X)B-10		 361RSC-30
341RSC-30		 361RSD-150
341RSD-150



技術參數
Q941F電動防爆不銹鋼法蘭球閥PN10～PN16配用YXQ系列技術參數
型號 zui大輸出扭距 動作 時間 60/50HZ zui大 軸徑 電機 F級 額定電流（A）50HZ 手輪 轉數 重量
單相 三相
N·m 90° mm W 110V 220V 380V 440V N kg
YXQ-008 80 13/16 φ20 15 1.20 0.45 N/A N/A 10 7.4
YXQ-015 150 21/25 φ22 40 1.65 0.88 0.31 0.30 11 13
YXQ-020 200 21/25 φ22 40 1.67 0.89 0.31 0.30 11 13
YXQ-030 300 26/31 φ35 40 1.85 0.92 0.35 0.34 13.5 23
YXQ-050 500 26/31 φ35 90 3.60 1.55 0.59 0.58 13.5 24
YXQ-060 600 26/31 φ35 90 3.65 1.60 0.60 0.59 13.5 24
YXQ-080 800 31/37 φ45 180 4.10 2.15 0.85 0.79 16.5 29
YXQ-120 1200 31/37 φ45 180 4.20 2.35 0.87 0.81 16.5 29
YXQ-200 2000 93/112 φ65 180 4.10 2.15 0.85 0.79 49.5 78
YXQ-300 3000 93/112 φ65 180 4.20 2.35 0.87 0.81 49.5 78



結構尺寸
Q941F電動防爆不銹鋼法蘭球閥PN10～PN16外形結構尺寸
公稱通徑 L D D1 H1 h3 H3 D2
15 112 95 65 48.5 120 322 260
20 120 105 75 51.5 120 325 260
25 128 115 85 55 120 333 260
32 150 135 100 67.5 155 427 290
40 170 145 110 72.5 155 448 290
50 180 160 125 72.5 155 456 290
80 200 195 160 100 165 535 380
100 230 215 180 110 165 568 380
125 356 245 210 152 165 635 380
150 394 280 240 170 165 700 380
200 457 335 295 300 120 860 520



尺寸圖

注意事項

1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，zui易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈?？捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
