當前位置：首頁  >  產品中心  > 偏心半球閥 > Q941Y型硬密封浮動電動球閥PN16～PN63

PRODUCTS 產品目錄

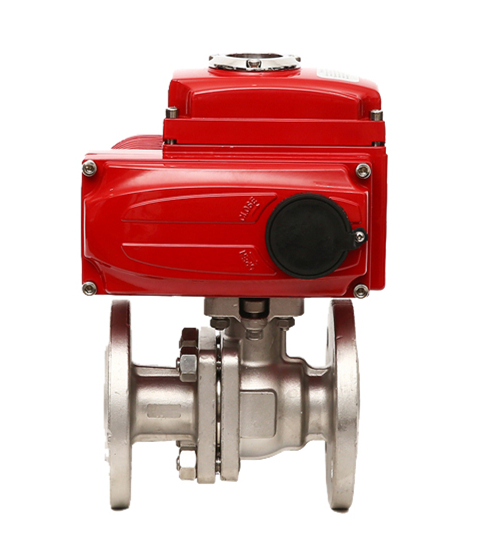

Q941Y型硬密封浮動電動球閥PN16～PN63

  • 產品簡述：

    Q941Y 型 硬密封浮動電動球閥PN16～PN63操作方式為電動,連接方式為法蘭連接,浮動球直通式，密封形式采用硬密封、閥座密封面材料為硬質合金，公稱壓力為PN16～PN63,公稱通徑為 DN15～DN200,適用溫度為-28～500℃，閥體材料為碳素鋼或不銹鋼。


    更新時間：2021-09-01 10:16:14
    瀏覽次數：1610
產品說明

Q941Y 型 硬密封浮動電動球閥PN16～PN63操作方式為電動,連接方式為法蘭連接,浮動球直通式，密封形式采用硬密封、閥座密封面材料為硬質合金，公稱壓力為PN16～PN63,公稱通徑為 DN15～DN200,適用溫度為-28～500℃，閥體材料為碳素鋼或不銹鋼。因采用硬密封（金屬密封），此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。
Q941Y型硬密封浮動電動球閥PN16～PN63適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由精小型電動執行器（也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

性能參數

Q941Y 型 硬密封浮動電動球閥PN16～PN63性能參數

型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
Q941Y-16C 16 1.6 -28～425 水、蒸汽、油品等
Q941Y-25 25 2.5
Q941Y-40 40 4
Q941Y-63 63 6.3
Q941Y-16P 16 1.6 -28～500 硝酸等腐蝕性介質
Q941Y-25P 25 2.5
Q941Y-40P 40 4
Q941Y-63P 63 6.3
Q941Y-16R 16 1.6
Q941Y-25R 25 2.5
Q941Y-40R 40 4
Q941Y-63R 63 6.3
零件材料
Q941Y 型 硬密封浮動電動球閥PN16～PN63零部件材料
型號 材料
閥體 球體、閥桿 密封圈 填料、墊圈
Q941Y-16C WCB 2Cr13 特種硬化材料 柔性石墨環、柔性石墨纏繞墊
Q941Y-25
Q941Y-40
Q941Y-63
Q941Y-16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
Q941Y-25P
Q941Y-40P
Q941Y-63P
Q941Y-16R CF8 (304) 0Cr18Ni9 (304)
Q941Y-25R
Q941Y-40R
Q941Y-63R



外形結構尺寸
Q941Y-16 型 硬密封浮動電動球閥外形結構尺寸 (mm)
DN L D D1 D2 b z×φd
15 130 95 65 45 14 4×φ14
20 140 105 75 55 14 4×φ14
25 150 115 85 65 14 4×φ14
32 165 135 100 78 16 4×φ18
40 180 145 110 85 16 4×φ18
50 200 160 125 100 16 4×φ18
65 220 180 145 120 18 4×φ18
80 250 195 160 135 20 8×φ18
100 280 215 180 155 20 8×φ18
125 320 245 210 185 22 8×φ18
150 360 280 240 210 24 8×φ23
200 400 335 295 265 26 12×φ23
Q941Y-25 型 硬密封浮動電動球閥外形結構尺寸
DN L D D1 D2 b z×φd
15 130 95 65 45 16 4×φ14
20 140 105 75 55 16 4×φ14
25 150 115 85 65 16 4×φ14
32 165 135 100 78 18 4×φ18
40 180 145 110 85 18 4×φ18
50 200 160 125 100 20 4×φ18
65 220 180 145 120 22 8×φ18
80 250 195 160 135 22 8×φ18
100 280 230 190 160 24 8×φ23
125 320 270 220 188 28 8×φ25
150 360 300 250 218 30 8×φ25
200 400 360 310 278 34 12×φ25
Q941Y-40 型 硬密封浮動電動球閥外形結構尺寸
DN L D D1 D2 b z×φd
15 130 95 65 45 16 4×φ14
20 140 105 75 55 16 4×φ14
25 150 115 85 65 16 4×φ14
32 180 135 100 78 18 4×φ18
40 200 145 110 85 18 4×φ18
50 220 160 125 100 20 4×φ18
65 250 180 145 120 22 8×φ18
80 280 195 160 135 22 8×φ18
100 320 230 190 160 24 8×φ23
125 400 270 220 188 28 8×φ25
150 400 300 250 218 30 8×φ25
200 502 375 320 282 38 12×φ30
Q941Y-63 型 硬密封浮動電動球閥外形結構尺寸
DN L D D1 D2 b z×φd
15 140 105 75 55 18 4×φ14
20 152 125 90 68 20 4×φ18
25 180 135 100 78 22 4×φ18
32 200 150 110 82 24 4×φ23
40 220 165 125 95 24 4×φ23
50 250 175 135 105 26 4×φ23
65 280 200 160 130 28 8×φ23
80 320 210 170 140 30 8×φ23
100 360 250 200 168 32 8×φ25
125 381 295 240 202 36 8×φ34
150 403 340 280 240 38 12×φ34

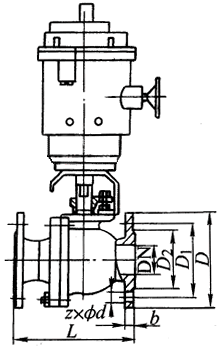

尺寸圖

注意事項

1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，zui易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
