當前位置：首頁  >  產品中心  > 蝶閥系列 > D973H型硬密封電動對夾式蝶閥PN6～PN25

PRODUCTS 產品目錄

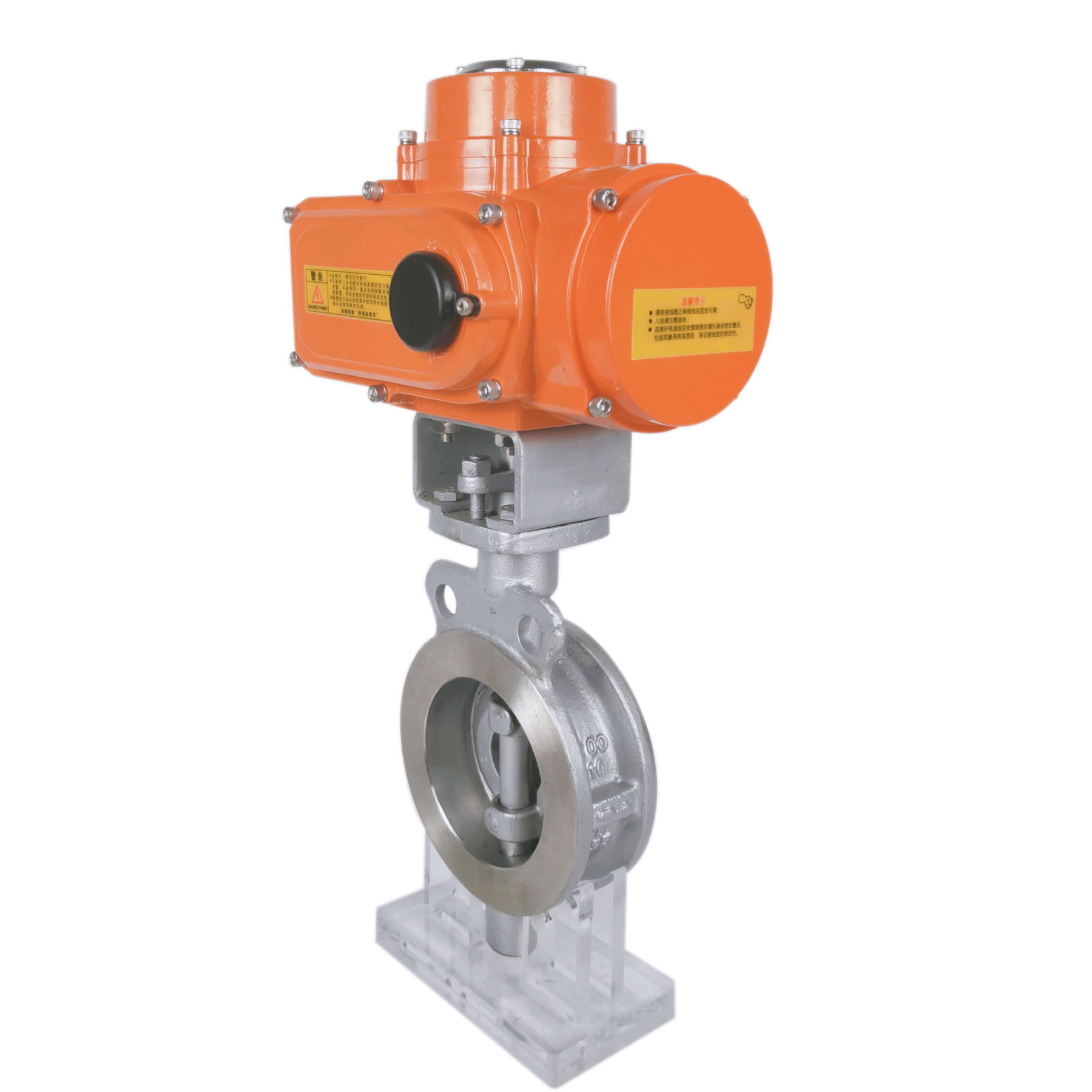

D973H型硬密封電動對夾式蝶閥PN6～PN25

  • 產品簡述：

    D973H型硬密封電動對夾式蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。


    更新時間：2020-11-14 09:30:52
    瀏覽次數：1606
產品概述

D973H型硬密封電動對夾式蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

性能參數

1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN 200口徑閥門一般采用380VAC電動執行器。國內品牌如瑞基，澳托克，揚州電力，天二通，蘭陵等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等

產品特點

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

技術參數
D973H型硬密封電動對夾式蝶閥主要技術參數
公稱通經DN（mm) 50～2000
公稱壓力PN（Mpa) 0.6 1.0 1.6 2.5
密封試驗(Mpa) 0.66 1.1 1.76 2.75
強度試驗(Mpa) 0.9 1.5 2.4 3.75
適用溫度 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 蝸輪傳動、電動、氣動、液動
零件材料
D973H型硬密封電動對夾式蝶閥主要零部件材料
零件名稱 材料
閥體 WCB、合金鋼、不銹鋼、QT450-10
蝶板 WCB、合金鋼、不銹鋼、QT450-10
閥軸 2Cr13不銹鋼、合金鋼
密封圈 不銹鋼圈
填料 柔性石墨
采用標準
D973H型硬密封電動對夾式蝶閥采用標準
制造標準 JB/T 8527-97
法蘭標準 GB9113-2000
結構長度標準 GB12221-89
檢驗標準 GB/T 13927-92
連接尺寸
D973H型硬密封電動對夾式蝶閥主要外形連接尺寸
公稱通經(DN) 主要尺寸 法蘭尺寸和螺栓規格
1.0MPa 1.6MPa 2.5MPa
L H H1 D1 4-Ф－M D1 4-Ф－M D1 4-Ф－M
50 43 530 112 125 Ф18 125 Ф18 125 Ф18
65 46 530 115 145 Ф18 145 Ф18 145 Ф18
80 49 565 120 160 Ф18 160 Ф18 160 Ф18
100 56 600 138 180 Ф18 180 Ф18 190 Ф23
125 64 640 164 210 Ф18 210 Ф18 220 Ф27
150 70 705 175 240 Ф23 240 Ф23 250 Ф27
200 71 775 208 295 M20 295 M20 310 M24
250 76 945 243 350 M20 355 M24 370 M27
300 83 1070 283 400 M20 410 M24 430 M27
350 92 1140 310 460 M20 470 M24 490 M30
400 102 1210 340 515 M24 525 M27 550 M33
450 114 1335 380 565 M24 585 M27 600 M33
500 127 1415 410 620 M24 650 M30 660 M33
600 154 1605 470 725 M27 770 M33 770 M36
700 165 1844 550 840 M27 840 M33 875 M39
800 190 2040 640 950 M30 950 M36 990 M45
900 203 2255 710 1050 M30 1050 M36 1090 M45
1000 216 2380 770 1160 M33 1170 M39 1210 M52
1200 254 2640 890 1380 M36 1390 M45 1420 M52
注意事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
