當前位置：首頁 > 產品中心 > 偏心半球閥 > 手動上裝式偏心半球閥

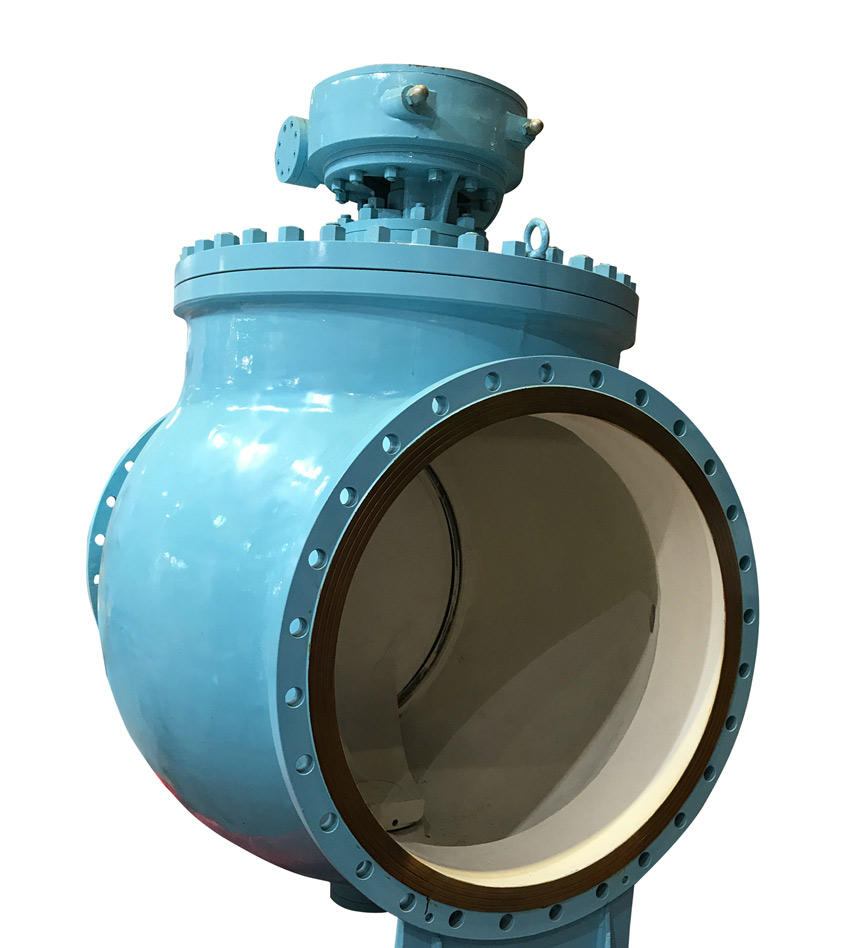

手動上裝式偏心半球閥利用偏心 閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。
更新時間：2021-11-10 10:42:26 瀏覽次數：1619DYQ340H-16手動上裝式偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
DYQ340H-16手動上裝式偏心半球閥可廣泛應用于給排水、污水處理、石油、化工、冶金、電力等中低壓管路中，特別適用于在含有雜質、顆粒狀雜物的流體介質管道中作截止和節流作用
DYQ340H-16手動上裝式偏心半球閥采用雙偏心結構，利用偏心輪的楔緊作用實現密封副的關閉和開啟，從而實現可靠的密封比壓及快速開啟。其優特點如下：
1、由于采用偏心結構，密封球面上所有點的旋轉半徑不同，在關閉時，密封閥座越關越緊，形成足夠的密封比壓，雙向密封效果極佳。
2、閥瓣采用全圓形直通式，開啟后為全流通結構，具備良好的流通性和線性調節性能。
3、長期使用過程中，磨損后，通過調節密封圈壓套，密封球面等量前移，可獲得新的密封。
4、該閥在使用當中操作力只作用在閥門開啟或關閉極小角度內，開啟時操作力隨著密封比壓的降低而迅速減小，密封面趨于無磨損。
5、圓形流道，在閥門全開后為全流通截面，底部為圓形流線結構，沉積雜物會隨著介質流動被帶走。在關閉過程中，可自行去除密封面上沉積的污
垢，而不影響密封。
6、閥軸采用上、下半軸設計，配有自潤滑式軸套，在閥門的開啟過程中，磨擦阻力小，啟閉靈活，獨特的“0”型圈，浮動式軸封代替了原始蝶閥
的填料密封，解決了填料密封在閥門開啟過程中易損耗的問題
DYQ340H-16手動上裝式偏心半球閥設計：GB12237－89
法蘭連接：GB/T17241.6－1998、GB/T9115（鋼制）
結構長度：GB12221－89
|
ASTM |
A194 2H |
A194-8 |
A194-8M |
A194-4 |
|
?閥體、閥蓋 |
GB |
WCB |
ZG08Cr18Ni9 |
ZG08Cr18Ni12Mo2 |
ZG18Cr1Mo1V |
||||||
|
|
ASTM |
WCB |
CF8 |
CF8M |
WC9 |
||||||
|
球體 |
GB |
WCB |
氮化
拋光 |
08Cr18Ni9 |
DB12
拋光 |
08CR18Ni12Mo2 |
DB12
拋光 |
08Cr18Ni9 |
D812
拋光 |
||
|
|
ASTM |
WCB |
|
304 |
|
316 |
|
304 |
|
||
|
閥桿 |
GB |
2Cr13 |
08Cr18Ni9 |
08Cr18Ni12Mo2 |
25CrMo1V |
||||||
|
|
ASTM |
1420 |
304 |
316 |
F22a |
||||||
|
閥座 |
GB |
2Cc13 |
D507Mo
PTFE、PPL |
08Cr18Ni9 |
D802
PTFE、PP |
08Cr18Ni12Mo2 |
D802
PTFE、PPL |
25CrMo1V |
D802
PTFE、PPL |
||
|
|
ASTM |
420 |
|
304 |
|
316 |
|
F22a |
|
||
|
填料 |
GB |
柔性石墨 |
|||||||||
|
|
ASTM |
柔性石墨 |
|||||||||
|
螺栓 |
GB |
35CrMoA |
08Cr18Ni9 |
08Cr18Ni12Mo2 |
25Cr2Mo1V |
||||||
|
|
ASTM |
A193 B7 |
A320-B8 |
A193-B8M |
F22a |
||||||
|
螺母 |
GB |
45 |
08Cr18Ni9 |
08Cr18Ni12Mo2 |
20CrMo |
||||||
