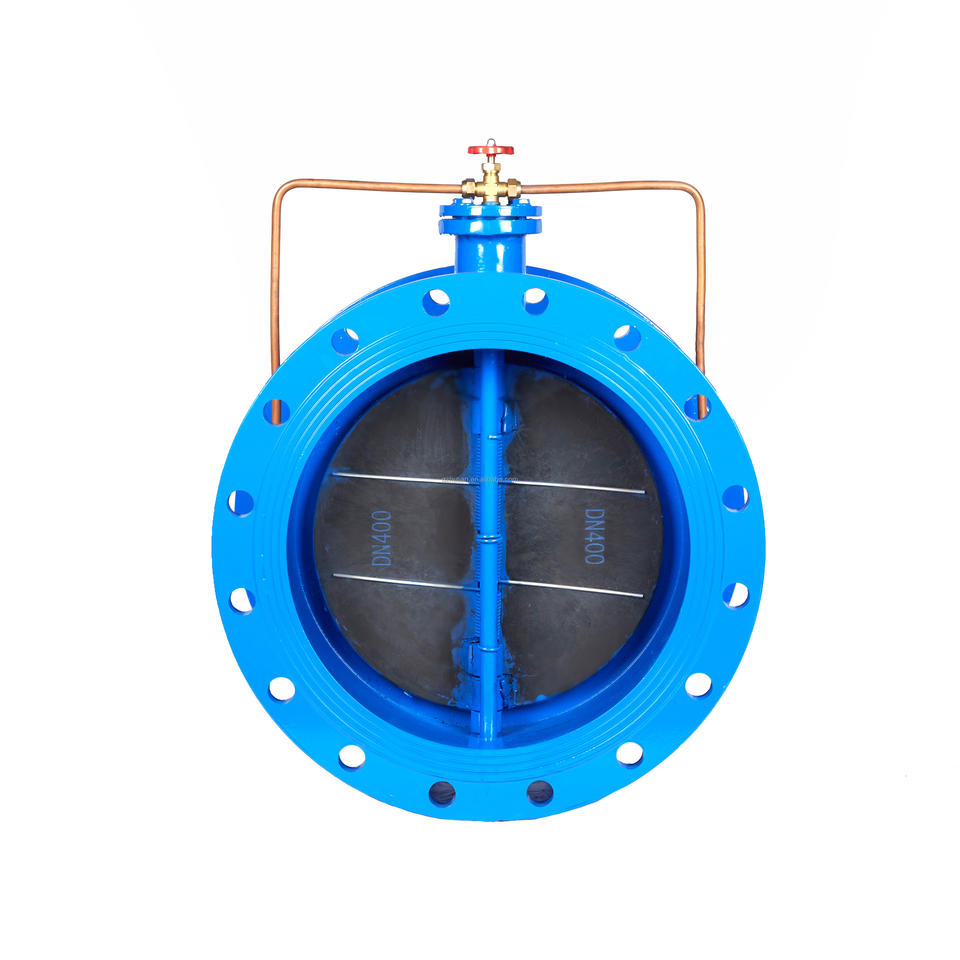

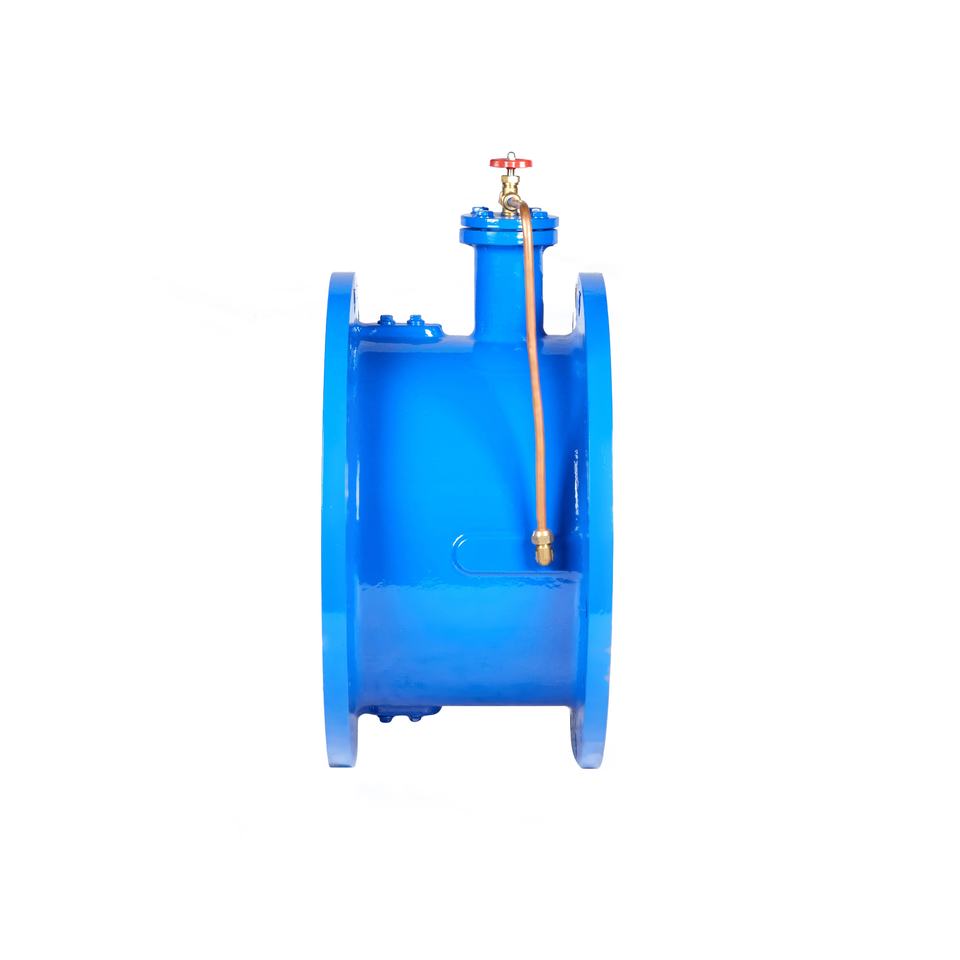

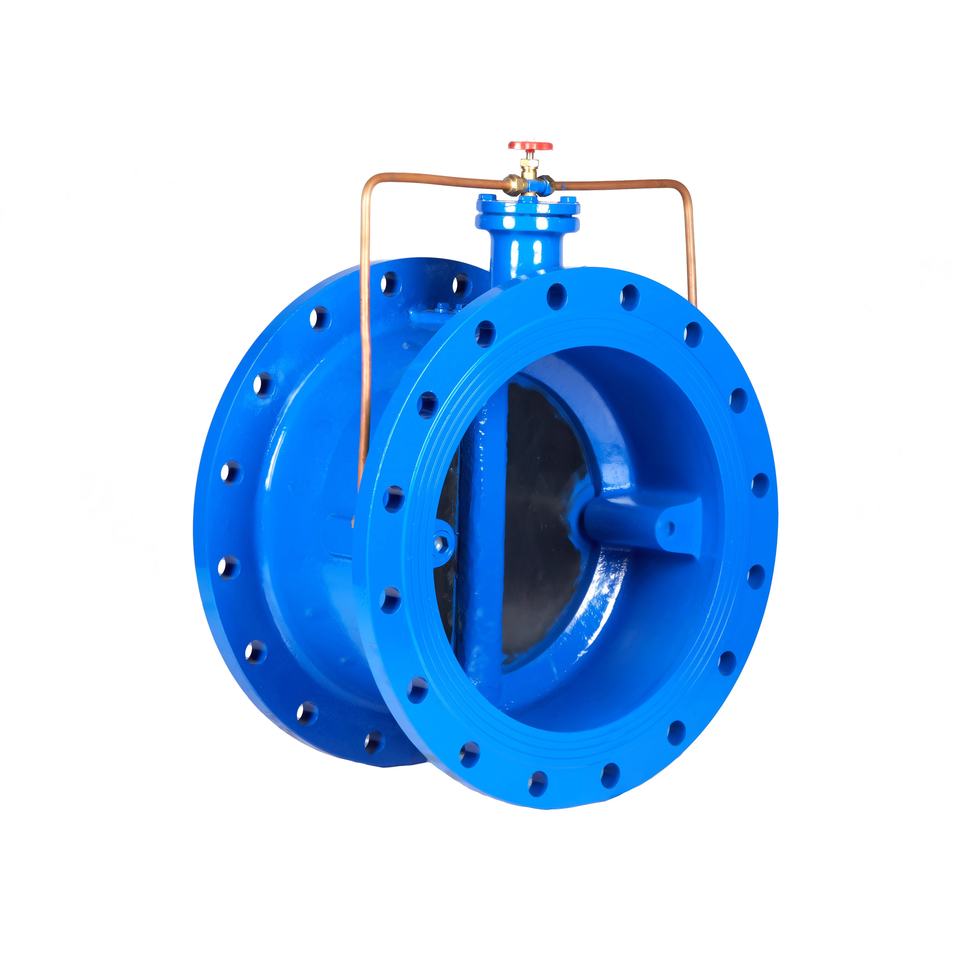

當前位置：首頁 > 產品中心 > 水力控制閥 > HDH48X微阻緩閉蝶型止回閥
HDH48X微阻緩閉蝶型止回閥主要用于凈水、源水、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流消除破壞性的水錘，保護管道、使水泵安全運行。
更新時間：2022-07-26 11:19:16 瀏覽次數：407本止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸組、針型閥（微量調節閥）組成。靠進口介質的推力作用，將兩塊閥瓣平穩推開。在此同時，進口的壓力介質進入油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端，使小氣缸內的活塞桿伸出。當進口介質壓力下降低于出口壓力時，介質將產生回流，此時閥瓣在彈簧和介質回流的作用下，將自動關閉。但由于活塞桿處于伸出的位置，頂住閥瓣不能全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用。閥瓣被活塞分成先快速關閉后緩慢兩步關閉，達到既防電機逆轉又起消除靜音作用。
主要用于凈水、源水、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流消除破壞性的水錘，保護管道、使水泵安全運行。
|
零件名稱 |
材料 |
|
閥體 |
灰鑄鐵、碳鋼、球墨鑄鐵、不銹鋼 |
|
閥瓣 |
鑄鋼、球墨鑄鐵、不銹鋼+橡膠 |
|
閥桿、彈簧 |
不銹鋼 |
|
緩閉裝置、微量調節閥 |
不銹鋼 |
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用溫度 |
適用介質 |
緩閉時間 |
|
1.0 |
1.5 |
1.1 |
≤80℃
|
清水、污水、海水 |
3-60秒 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |

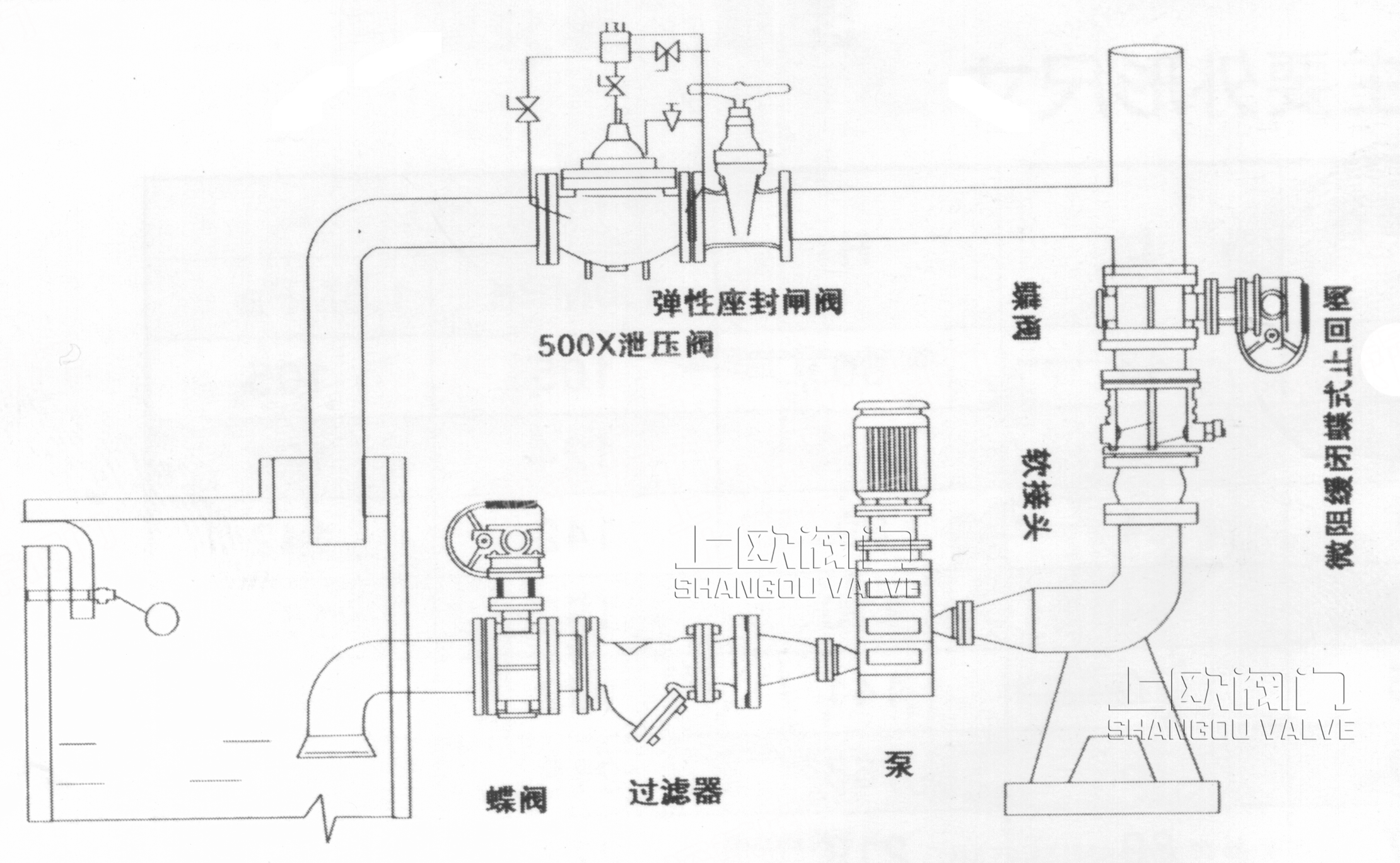

1、本止回閥可以水平方向安裝（箭頭平行水平地面），也可以垂直安裝（箭頭與水平地面垂直方向），一般DN大于400的最好采用水平方向安裝。
2、安裝前應對管道進行清洗，對閥門全面檢查，確保無損之后再裝入管路裝入時注意箭頭方向與介質運行方向一致。
3、在該閥的進口處應安裝過濾器。出口處要安裝一臺蝶閥或閘閥，以方便該閥及其它設備維修。
4、在緊固法蘭連接螺栓時，應注意對稱均勻堅固。
1、初試調試
將儲油缸上的針型閥順時針方向關閉，接著再逆時針方向打開3-5圈。
2、運行調整
開動水泵后，觀察緩閉系統各連接處有無漏油或漏水現象。同時用扳手將針型閥體上的螺塞松開一至二圈，讓緩閉系統中的空氣排出，直至有泄漏出后迅速擰緊螺塞。當管道壓力上升到一定壓力后，停泵觀察，此時可能出兩種情況：
⑴ 密封關閉不死，電機到轉速度加快。產生此現象的原因是針形閥開度太小，小氣缸內的壓力油在短時內不以全部回到儲油缸中，致使閥瓣長時間不能關閉。此時只需將針形閥逆時針轉動半圈至一圈即可。
⑵ 密封快速關閉，而且管道產生很大的震動聲。產生此現象的原因有兩種：A）因為針型閥開度太大，小氣缸內的油很快回到儲油缸中，也就是閥瓣很快關閉產生水錘。此時試著順時關小針型閥即可。如果關小針形閥，第二次開泵后，再停泵時仍有很大震動聲，則屬于B種原因。B）小氣缸內的活塞沒有伸出。檢查針型閥是否打開，輕輕松開小氣缸處的油管接頭一圈，觀察是否有油出來。如果有油漏出，則出證明油路暢通，此時可能因為儲油內的油量不夠，請緊急加油。加油方法：拆開針型閥兩側的油管接頭，用扳手逆時針方向拆下針型閥，用一根直徑約12mm，長約300 mm的鋼棒插入油缸中，用錘子輕輕將油缸中的活塞敲入最下端，此時向油缸中加20#機油，然后裝上針型閥，接好銅管即可。
運行調整好之后，不用再動各部位，以后均屬于自動正常工作。
