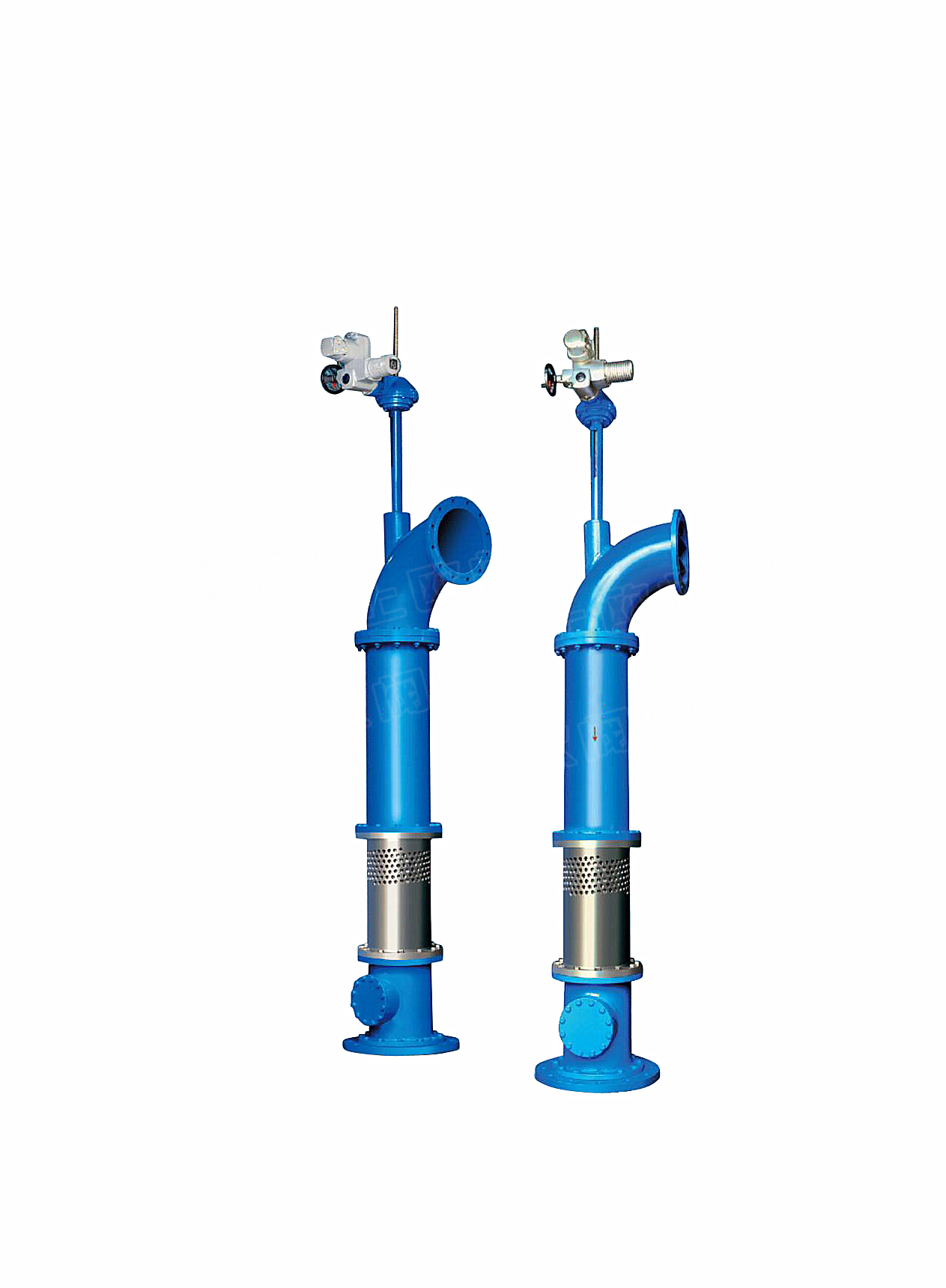

當前位置：首頁 > 產品中心 > 調流調壓閥 > 調流閥 > B11型淹沒式多噴孔套筒調節閥
B11系列淹沒式多噴孔套筒調節閥的流量控制和能量消耗是通過套筒上的噴孔數量的變化來實現的。套筒上的噴孔是按每個具體工程詳細工況特殊設計的。套筒調節閥具有優異的抗氣蝕性能，通過獨特的抗氣蝕結構，使氣蝕的發生區域遠離閥門內壁金屬表面，從而避免氣蝕對閥門的破壞，減少閥門運行時的振動和噪音。
更新時間：2024-10-05 17:07:36 瀏覽次數：102B11系列淹沒式多噴孔套筒調節閥的流量控制和能量消耗是通過套筒上的噴孔數量的變化來實現的。套筒上的噴孔是按每個具體工程詳細工況特殊設計的。套筒調節閥具有優異的抗氣蝕性能，通過獨特的抗氣蝕結構，使氣蝕的發生區域遠離閥門內壁金屬表面，從而避免氣蝕對閥門的破壞，減少閥門運行時的振動和噪音。
在每一個工程的實際運行中，B11型套筒調節閥都能提供最優的流量控制或壓力控制方案。
公稱通徑：200 ~ 2000 mm
公稱壓力：0.6 ~ 6.4 MPa
通流能力：0 ~ 86400 m³/h

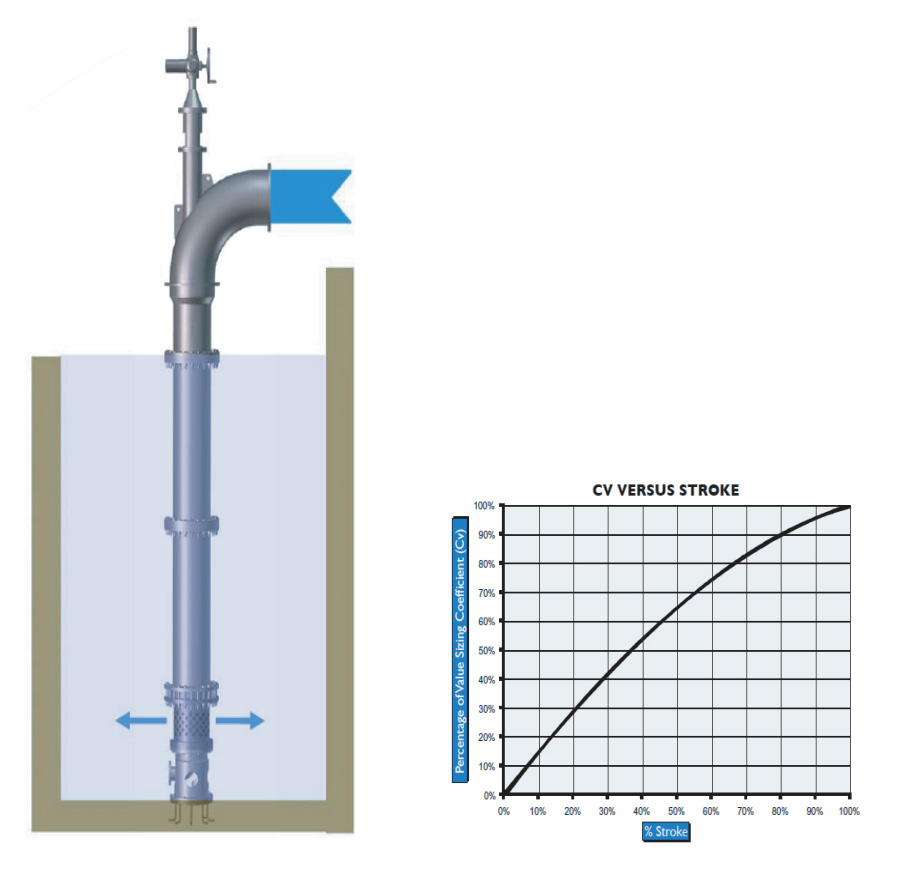

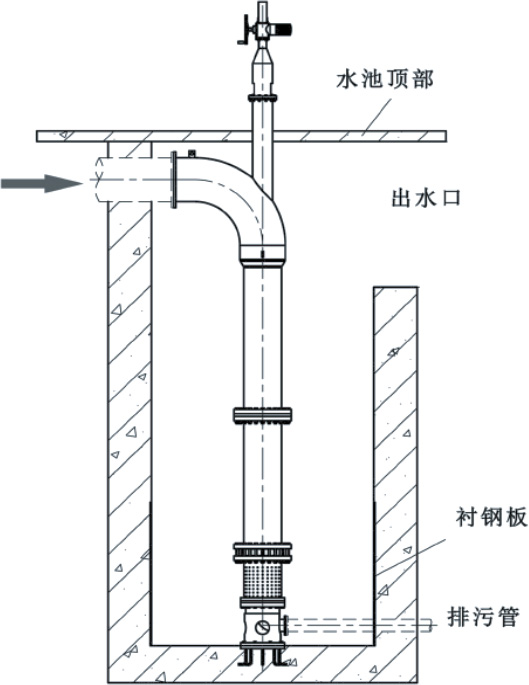

1、末端淹沒式布置
2、卓越的抗氣蝕性能
3、大減壓比（20:1）
4、線性調節
5、流量調節，壓力調節
6、高端精準調節閥
驅動方式：手動、電動、液動

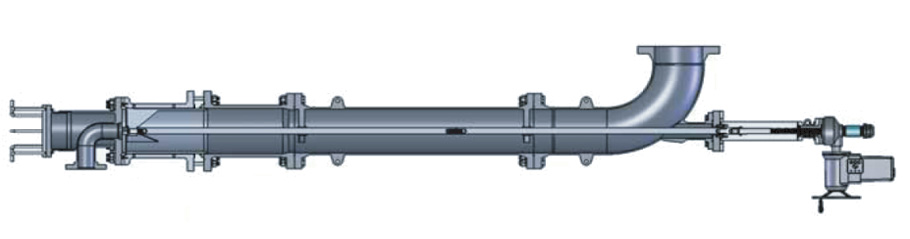

B11型淹沒式多噴孔套筒調節閥主要由進水彎管、連接管、套筒、套筒匝、執行機構、傳動軸、密封座、密封圈等部件組成。
| 序號 | 名稱 | 材料 |
| 1 | 進水閥體 | 碳鋼 |
| 2 | 密封座 | 304或316不銹鋼+硬質合金 |
| 3 | 套筒 | 304或316 |
| 4 | 密封圈 | NBR或EPDM |
| 5 | 套筒匝 | 304或316不銹鋼 |
| 6 | 傳動軸 | 304或316不銹鋼 |
| 7 | 連接管 | 碳鋼 |
B11系列淹沒式多噴孔套筒調節閥的流量控制和能量消耗是通過套筒上的噴孔數量的變化來實現的。套筒上的噴孔是按每個具體工程詳細工況特殊設計的。套筒調節閥具有優異的抗氣蝕性能，通過獨特的抗氣蝕結構，使氣蝕的發生區域遠離閥門內壁金屬表面，從而避免氣蝕對閥門的破壞，減少閥門運行時的振動和噪音。
在每一個工程的實際運行中，B11型套筒調節閥都能提供最優的流量控制或壓力控制方案。
| 公稱通徑DN | 最大流量Qmax | 流量系數Cv | |||
| mm | in | m³/s | cfs | （m³/s）/√m | cfs/√psi |
| 200 | 8 | 0.30 | 10.47 | 0.09 | 2.74 |
| 250 | 10 | 0.46 | 16.35 | 0.14 | 4.28 |
| 300 | 12 | 0.67 | 23.55 | 0.21 | 6.20 |
| 350 | 14 | 0.91 | 32.05 | 0.28 | 8.40 |
| 400 | 16 | 1.19 | 41.87 | 0.37 | 11.00 |
| 450 | 18 | 1.50 | 52.99 | 0.47 | 13.90 |
| 500 | 20 | 1.85 | 65.42 | 0.58 | 17.10 |
| 600 | 24 | 2.67 | 94.20 | 0.83 | 24.70 |
| 750 | 30 | 4.17 | 147.19 | 1.30 | 38.50 |
| 900 | 36 | 6.00 | 211.95 | 1.87 | 55.50 |
| 1000 | 42 | 8.17 | 288.49 | 2.55 | 75.50 |
| 1200 | 48 | 10.67 | 376.80 | 3.33 | 98.70 |
| 1400 | 54 | 13.51 | 476.89 | 4.21 | 125.00 |
| 1500 | 60 | 16.67 | 588.75 | 5.21 | 154.00 |
| 1600 | 63 | 18.37 | 648.80 | 5.75 | 170.27 |
| 1700 | 67 | 20.734 | 732.50 | 6.50 | 192.48 |
| 1800 | 72 | 24.01 | 847.80 | 7.50 | 222.00 |
